東芝デバイス＆ストレージは、電源電圧範囲が＋2.2〜5.5Vと広いフォトカプラー「TLP2312／TLP2372」を発売した（ニュースリリース）。同社によると、「＋2.2Vと低い電源電圧で動作するフォトカプラーの製品化は業界初」という。このため、2.5V振幅のLVCMOSレベルの低電圧回路で使用する場合でも、フォトカプラーを駆動する別電源を用意する必要がない。高速デジタルインターフェースを搭載するプログラマブル・ロジック・コントローラー（PLC）や、汎用インバーター装置、計測・制御機器などに向ける。

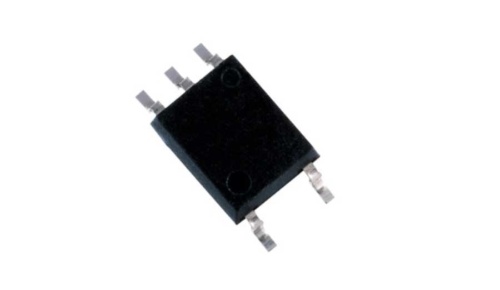

＋2.2Vと低い電源電圧で動作するフォトカプラー
東芝デバイス&ストレージの写真
[画像のクリックで拡大表示]
2製品どちらも、赤外光LEDと受光IC（フォトIC）を組み合わせて構成した。TLP2312とTLP2372の違いは、対応するデータ伝送速度にある。TLP2312は5Mビット／秒（標準値）に、TLP2372は20Mビット／秒（標準値）に対応する。入力のオン電流は最小値が2mAで、最大値が6mA。入力のオフ電圧は＋0.8V（最大値）である。供給電流は0.5mA（最大値）、スレッシュホールド入力電流は1.6mA（最大値）とどちらも少ないため、「消費電力を削減できると同時に、外付けのマイコンで直接駆動できる」（同社）という。TLP2312の伝搬遅延時間は250ns（最大値）、TLP2372は60ns（最大値）。瞬時コモンモード除去電圧（コモンモード過渡耐性）は±20kV／μs（最小値）を確保した。
安全規格として、「UL 1577」「CSA Component Acceptance Service No.5A」「EN 60747-5-5」「EN 62368-1」「GB4943.1」「GB8898」に準拠する。パッケージは2製品どちらも、外形寸法が3.7mm×7.0mm×2.3mm（端子部を含む）の5端子SO6。動作温度範囲は−40〜＋125℃。すでに量産出荷を始めている。価格は明らかにしていない。
